පිරිවිතර
කැපීම වේග: 80m / min
ග්රැෆික් ආකෘතිය සහාය: DWG, DXF
යෙදුම: ලේසර් කැපීම
තත්ත්වය: නව
කැපීම සිත්තම්: 0-25mm
CNC හෝ නැත: ඔව්
සිසිලන මාදිලිය: ජල සිසිලනය
පාලක මෘදුකාංග: සයිප්රස්ට්
ප්රභව ස්ථානය: චීනය අන්හුයි (මාන්ඩලීය)
වෙළඳ නාමය: ACCURL
සහතික කිරීම: CE, ISO, SGS

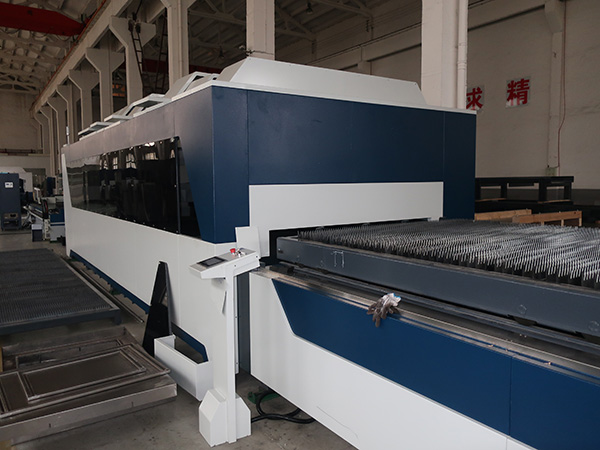

නිෂ්පාදන නාමය: ෆයිබර් ලේසර් ටියුබ් සහ ප්ලේට් කපනය
බල සැපයුම: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
කැපීම හැඩය: තහඩු සහ නල
වැඩ බිම්: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
වර්ගය: ෆයිබර් ලේසර් කැපීම
උපරිම ස්ථානය: 80m / min
ටියුබ් කපන විෂ්කම්භය: 30mm-220mm
ටැප් කැපීම දිග: මීටර 6 ට වඩා අඩුය
X, Y අක්ෂයේ පිහිටුම නිරපේක්ෂ: 0.05mm
X, Y අක්ෂය පුනරාවර්ථක නිරවද්යතාව: 0.025mm
පසු විකුණුම් සේවාව සපයන ලද්දේ: විදේශීය සේවා යෝජක යන්ත්ර සඳහා ඉංජිනේරුවන්ට ලබා ගත හැකිය
ෆයිබර් ලේසර් කපන යන්තයේ වාසි:
1. විශිෂ්ට මාර්ගයේ ගුණාත්මකභාවය: අඩු ලේසර් තිතක් සහ ඉහළ කාර්යක්ෂමතාවයකින් යුත්, උසස් තත්ත්වයේ.
2. අධි කැපීමේ වේගය: කැපුම් වේගය සමාන එකම CO2 ලේසර් කපන යන්ත්රයට වඩා 2-3 ගුණයක්.
3. ස්ථාවර ධාවනය: ඉහල ලෝක ආනයනය කරන ලද ෆයිබර් ලේසර්, ස්ථායි ක්රියාකාරීත්වය, ප්රධාන කොටස් පැය 100,000 ට ළඟාවිය හැකිය;
4. ඡායාරූපකරණ බලය සඳහා ඉහළ කාර්යක්ෂමතාව: CO2 ලේසර් කැපුම් යන්ත්රය සමඟ සසඳන කල, ෆයිබර් ලේසර් කැපීමේ යන්ත්රය තුන් ගුණයකින් යුක්ත වේ.
5. අඩු පිරිවැය: බලශක්ති සුරකින්න සහ පරිසරය ආරක්ෂා කරන්න. ඡායාරූපකරණ පරිවර්තකය 25-30% දක්වා ඉහළය. අඩු විදුලි බල පරිභෝජනය, එය සාම්ප්රදායික CO2 ලේසර් කැපුම් යන්ත්රයේ 20% -30% පමණ වේ.
6. අඩු නඩත්තු: ෆයිබර් රැහැන් සම්ප්රේෂණය කාච නෙලීම, නඩත්තු පිරිවැය සුරැකීම;
7 පහසු මෙහෙයුම්: තන්තු රේඛා සම්ෙපේෂණය, දෘශ්ය මාර්ගයේ ගැලපුම්.
තාක්ෂණික පරාමිතීන්
කාර්යක්ෂම වැඩ කොටස (මිලි) | 3000x1500 / 4000x2000 / 6000x2000 | ||
මැක්ස් පයිප්ප විෂ්කම්භය | 200mm (600mm මගින් සකස් කළ හැකිය) | ||
නල දිග | 6mm | ||
Z අක්ෂ ආඝාතය | 120 mm | ||
උපරිම පිහිටුම් වේගය | 60 m / min | ||
X, Y අක්ෂීය ස්ථානය නිවැරදිව | 0.05 මි.මී. | ||
X, Y පුනරාවර්ථතා නිරවද්යතාව | 0.025 මි.මී. | ||
ලේසර් මූලාශ්රය | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
කාබන් වානේ | ≤10mm | ||
මල නොකන වානේ | ≤ 4mm | ||
ඇලුමිනියම් | ≤ 4mm |
සම්මත මානකරණය
ෆයිබර් විදුලි සැපයුම | රේකස් / IPG | ||
ෆයිබර් කැපුම් හිස | රේටෝල් | ||
යන්ත්රය | ටේයර් | ||
හරස් බීම් | ටේයර් | ||
වැඩ වගුව | ටේයර් | ||
ගියර් පෙට්ටිය | අග්ර | ||
X, Y රාක්ක සහ පැටියන් | ස්වීඩන් ලින්ඩන් | ||
බෝල ඉස්කුරුප්පු ඇණ | තායිවානය හයිවින් | ||
දුම්රිය | තායිවානය හයිවින් | ||
වායුමය පද්ධතිය | ජපානය | ||
සිසිලන පද්ධතියයි | ටේයර් | ||
විද්යුත් උපාංග | ෂ්නයිඩර් | ||
පාලන පද්ධතිය | සයිප්රස්ට් | ||
AC සර්වෝ මෝටර් සහ රියදුරු | යස්වා | ||
CAD / CAM මෘදුකාංගය | Smart Nest වෘත්තීය |
කපා පරාමිති(ක්රමාංකය 700w laser power)
ලේසර් බලශක්තිය (W) | ද්රව්යය | ඝණකම (mm) | වේගය (m / min) | කැපීම වායුව |
700W | මල නොකන වානේ | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | කාබන් වානේ | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
මුළු විදුලි පිරිවැය
අයිතම | බලය (kw) | සම්පූර්ණ බලය (kw / h) | මුළු පිරිවැය (usd / h) |
ලේසර් | 2.9 | ≦ 20.9 | USD2.0 (ගිණුම් 60% මුළු බර) |
යන්ත්රය | 9.5 | ||
චිලර් | 4.5 | ||
වායු පීඩකය | 4 |
ගෑස් පිරිවැය
ගෑස් වර්ගය | මිල (USD / සිලින්ඩර්) | ධාරිතාව (මිනුම් / සිලින්ඩර) | පිරිවැය (USD / H) | සටහන |
O2 | 2.5 | 60 | 2.5 | 1mm කාබන් වානේ |
N2 | 4.2 | 15 | 16.5 | 1mm කාබන් වානේ |
දියර N2 | 55 | 120 | 4.5 | 1mm නොබැඳී යකඩ |
ගුවන් | 1.1 (වායු සම්පීඩකය) | 2mm කාබන් වානේ, ගුණාත්මක කැපීම |
ස්ථාපන කොන්දේසි
පහත සඳහන් පරිදි පහත සදහන් අයදුම්පත්ර අධීක්ෂනය කරනු ලැබේ.
1) ස්ථාපනය සහ එකලස් කිරීම
2) යන්ත්රය සහ වැඩ වගුව ස්ථානගත කිරීම
3) සේවා ඇතුල් වීමේ ස්ථානයෙන් කේබල් සහ නල නිකුත් කිරීම
4) විදුලි කේබල් හා ගෑස් නල උපාංගය වෙත සම්බන්ධ කිරීම
පුහුණු නියමයන්
අලෙවියෙන් පසු, අලෙවිකරු තාක්ෂණික පුහුණුව ආරම්භ කරනු ඇත.
පුහුණුව සතුටුදායක ලෙස සම්පූර්ණ කර ගැනීම සඳහා ප්රමාණවත් ද්රව්ය සහ අනුග්රාහක ද්රව්ය සැපයිය යුතුය.
මෙම පුහුණුව පහත දෑ අඩංගු වේ.
1) යන්ත්රයේ දළ විශ්ලේෂණය
2) පාලන විශේෂාංග සහ කියාකාරීත්වය
3) යන්ත්ර නඩත්තු කිරීම සහ ගැලපීම්
4) යන්ත්රය ධාවනය කිරීම
යන්ත්ර ක්රියාකරු පුහුණු කිරීම සහ ස්ථාපනය කිරීම සමග සමගාමී වීම, එබැවින් සෑම අවස්ථාවකදීම පුද්ගලයා ලබා ගත යුතුය.
